双运放电路LM358 LM358

简介:
    双运放电路LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，双运放电路LM358适用于电压范围很宽的单电源，而且也适用于双电源工作方式，双运放电路LM358它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。

〈lm358引脚图及引脚功能〉

双运放电路LM358封装有塑封8引线双列直插式和贴片式两种。

双运放电路LM358的特点:


•  内部频率补偿

•  低输入偏流

•  低输入失调电压和失调电流

•  共模输入电压范围宽，包括接地

•  差模输入电压范围宽，等于电源电压范围

•  直流电压增益高(约100dB)

•  单位增益频带宽(约1MHz)

•  电源电压范围宽：单电源(3—30V)；

•  双电源(±1.5 一±15V)

•  低功耗电流，适合于电池供电

•  输出电压摆幅大(0 至Vcc-1.5V)

双运放电路LM358稳压电路制作

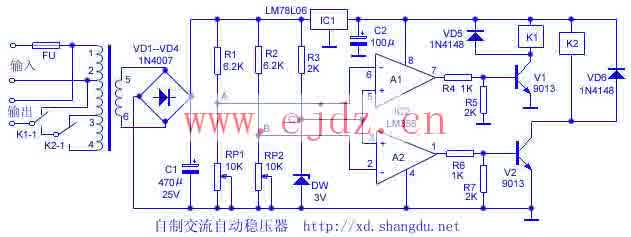

电路原理：本稳压器的核心器件采用LM358。电路原理如下图所示。它主要由供电、基准电压、电压取样比较等组成。

<lm358稳压电路应用>

  市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 　 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。

lm358红外探测报警器制作
   该报警器的核心部件采用LM358，他能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声， 适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

电路原理如下：




〈LM358应用电路〉

由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时，由IC1 的②引脚输出微弱的电信号，经三极管VT1 等组成***放大电路放大，

  再通过C2 输入到运放IC2 （lm358）中进行高增益、低噪声放大，此时由IC2①引脚输出的信号已足够强。IC3 （lm358）作电压比较器，它
的第⑤引脚由R10、VD1 提供基准电压，当IC2①引脚输出的信号电压到达IC3 的⑥引脚时， 两个输入端的电压进行比较，此时IC3
的⑦引脚由原来的高电平变为低电平。IC4（lm358） 为报警延时电路，R14 和C6 组成延时电路，其时间约为1 分钟。当IC3 的⑦引脚变为
低电平时，C6 通过VD2 放电，此时IC4 的②引脚变为低电平， 它与IC4 的③引脚基准电压进行比较，当它低于其基准电压时，
IC4 的①引脚变为高电平，VT2 导通，讯响器BL 通电发出报警声。人体的红外线信号消失后，IC3 的⑦引脚又恢复高电平输出，
此时VD2 截止。由于C6 两端的电压不能突变，故通过R14 向C6 缓慢充电，当C6 两端的电压高于其基准电压时，IC4 的①
引脚才变为低电平，时间约为1 分钟，即持续1 分钟报警。

 这是一个典型的lm358应用电路，希望大家在此器件运用中，举一反3，发掘出更多有用的电路来。

  由VT3、R20 、C8 组成开机延时电路，时间也约为1 分钟， 它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。

元件选择与电路制作

元器件清单:
编号名称 型号 数量  编号      名称型号          数量
R1  电阻 47K  1    C10        电解电容470u/25V  1
R2  电阻 1M   1    C11        涤纶电容0.1u      1
R3  电阻 1K   1    VD1－VD5   整流二极管IN4001  5
R4  电阻 4.7K 1    U          全桥2A/50V 1
R5 R6 R9 R12 R13 R15 电阻100K (R12 为线性微调电阻) 6 VT1 晶体三极管9014 1
R7 R10 R11 R17 电阻10K 4 VT2 晶体三极管MPSA13 0.5A 30V 1
R8、R16 电阻300K 2 VT3        晶体三极管8050     1
R14 电阻470K  1     IC1       红外线传感器Q74    1
R18 电阻2.4K  1     IC2       运放LM358    1
R19 电阻220Ω 1     IC3       比较器LM393        1
R20 电阻560K  1     IC4       三端稳压器78L06    1
C1 C2 C6 C8 C9 电解电容47u/16V (C2 、C5 用钽电解）5 BL 电磁讯响器U=12V 1
C3 C5 电解电容22u/16V 2 T 电源变压器12V 5W 1
C4  涤纶电容0.01u 1 S 钮子开关1
C7  电解电容220u/16V                                     1

  本机静态工作电流约10mA，接通电源约1 分钟后进入守候状态，只要有人进入监视区便会报警，人离开后约1 分钟停止报警。如果将讯响器改为继电器驱动其它装置即作为其它控制用。

  安装无误，接上电源进行调试，让一个人在探测器前方7－10m 处走动，调整电路中的R12 ，使讯响器报警即可。其它部分只要元器件质量良好且焊接无误，几乎不用调试即可正常工作。

  看了以上的一些电路，你应该对lm358应用有了大致的了解了吧。
